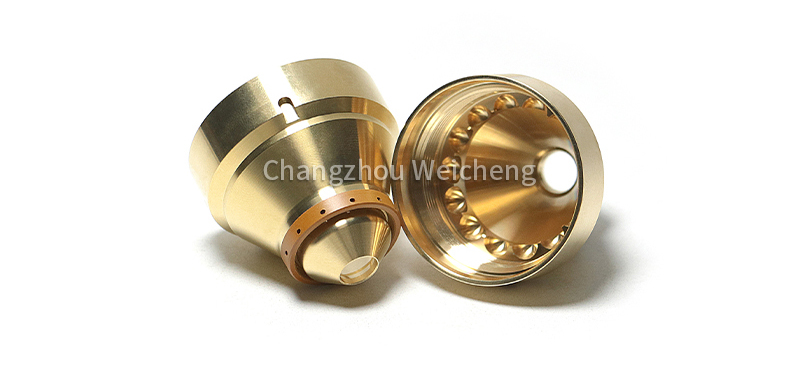

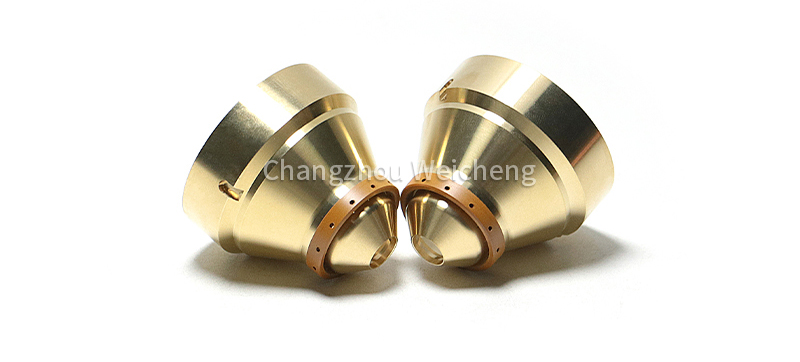

Bocal consumível Cap.11.855.401.1628 do corte do plasma F3028 para a tocha de Kjellberg

Desmontagem de consumíveis usados

1.Desaparafuse a tampa de proteção (0x.06).(se necessário, desaparafuse a proteção contra respingos (0x.07) e o redemoinho

tampa de gás (0x.08) da tampa de proteção (0x.06).)

2.Retire o bico (0x.05) manualmente ou pressione para fora da tampa de proteção (0x.06).

3.Retire manualmente a guia de gás (0x.04) e o elemento isolante (0x.03).

4.Desaparafuse o cátodo (0x.02), com chave múltipla SW10 (que faz parte do kit de consumíveis).

5.Retire o tubo de resfriamento (0x.01) (se necessário).

Montagem de novos consumíveis

1. Aparafuse o tubo de resfriamento (0x.01).

2. Aparafuse o cátodo (0x.02).

3. Insira o elemento isolante (0x.03) e a guia de gás (0x.04).

4. Insira o bico (0x.05) ou insira na tampa de proteção (0x.06).

5. Aparafuse a tampa de proteção (0x.06).(Aparafuse a proteção contra respingos (0x.07) com a tampa do gás giratório (0x.08).)

Acessórios

Para a conexão da tocha plasma e troca de consumíveis a chave de segurança e o múltiplo

chave inglesa são fornecidas junto com o kit de consumíveis.Para montar a tocha de plasma na máquina guia

o porta-tocha (artigo nº: 11.822.572) é necessário

Os consumíveis usados ​​ou danificados deverão ser substituídos atempadamente (Referência: alteração visível do corte

qualidade).

A vida útil do cátodo depende do tempo de corte, do número de ignições e da corrente de corte.@@1

A vida útil do bico depende principalmente do tempo de corte, do número de ignições e do manuseio do

a tocha (realização de perfuração, respingos futuros, etc.).

Certifique-se de que os consumíveis sejam adequados para o procedimento de corte pretendido.

Os consumíveis devem ser substituídos com muito cuidado e apenas com os auxiliares de montagem que fazem parte da entrega.

Bocal consumível Cap.11.855.401.1628 do corte do plasma F3028 para a tocha de Kjellberg
