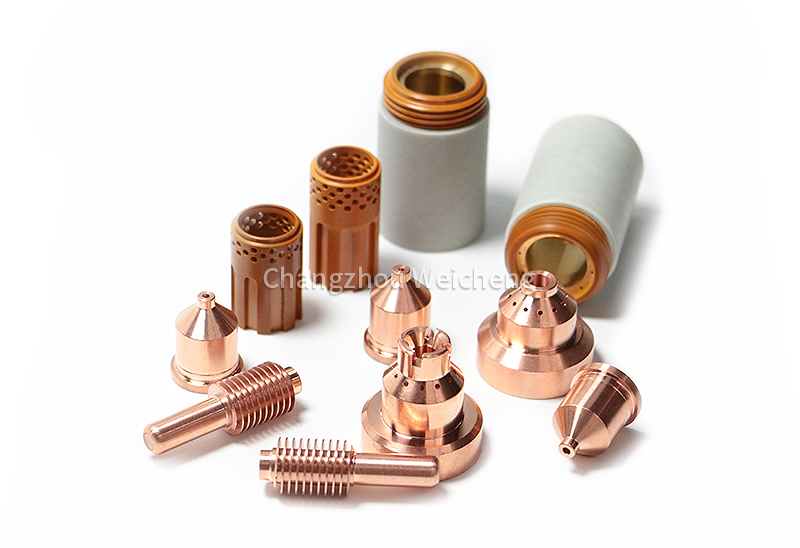

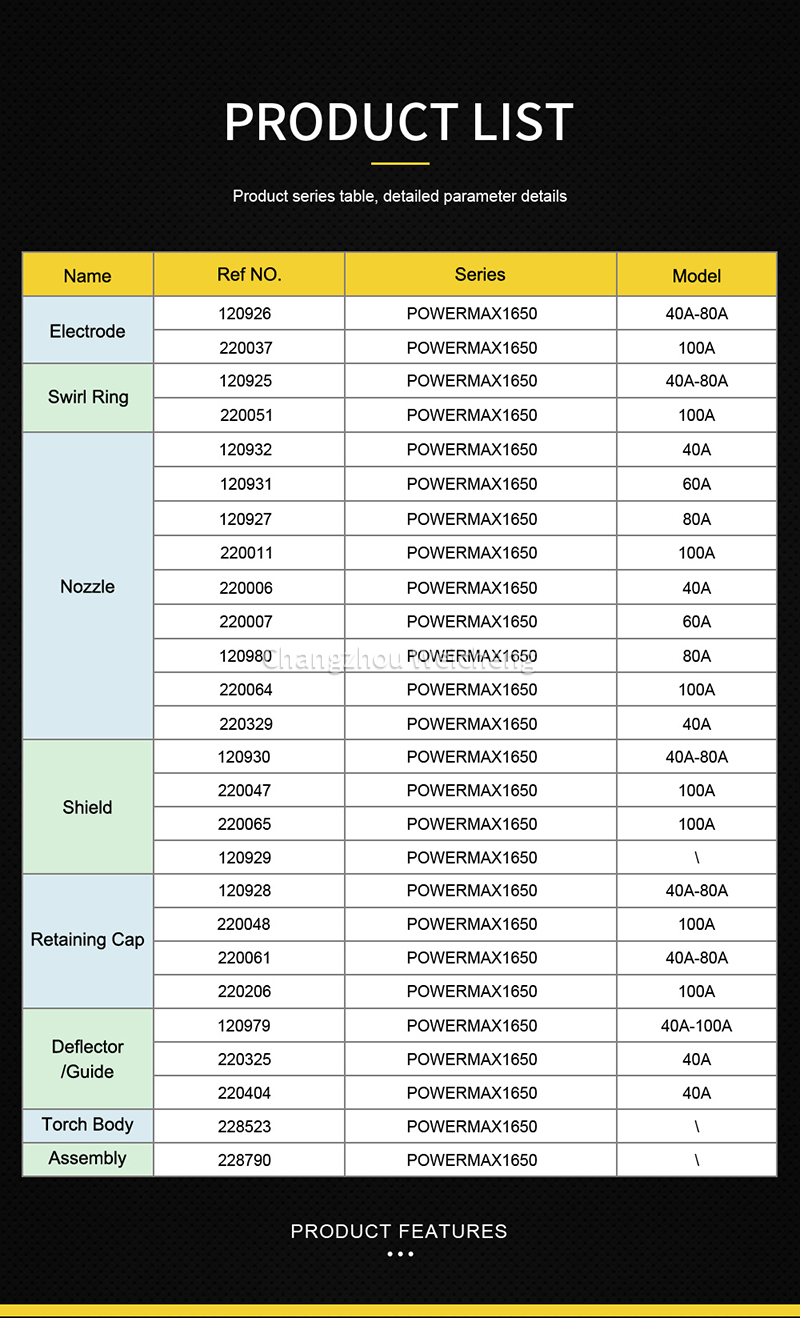

Eletrodo de plasma Powermax1650 220037 120926 Bocal 120927 120931 220011 Escudo 120929 120930 Anel de redemoinho 120925

A Powermax1650 é uma fonte de alimentação universal que se configura para operar com tensões CA

de 200 a 600 3PH (230-400 3PH para o modelo CE).Use uma chave seccionadora de linha para cada

fonte de alimentação para que o operador possa desligar a fonte de alimentação rapidamente em caso de emergência.Localizar

o interruptor para que fique facilmente acessível ao operador.O nível de interrupção do switch deve ser igual

igual ou superior à classificação contínua dos fusíveis.Use fusíveis de ação lenta classificados de acordo com as normas locais e nacionais

códigos elétricos.

Ao usar um acionamento por motor para alimentar o Powermax1650:

• O acionamento do motor deve ser dedicado à alimentação do sistema de corte a plasma.

• Operação de acionamento do motor:

1. Defina a saída do motor para trifásico-CA.

2. Conecte o cabo de alimentação do Powermax1650 na tomada elétrica.

3. Ajuste o acionamento do motor para a potência máxima (veja a tabela abaixo).

• Use consumíveis não blindados se tiver dificuldade em cortar materiais mais espessos (energia CSA

somente suprimentos).

Fontes de alimentação CSA

Trifásico, 50/60 Hz, 200 – 600 VCA (480 VCA recomendado para melhor desempenho)

Fontes de alimentação CE

Trifásico, 50/60 Hz, 230 – 400 VCA (400 VCA recomendado para melhor desempenho)

Para garantir a segurança pessoal e a operação adequada e para reduzir a interferência eletromagnética (EMI),

o Powermax1650 deve ser devidamente aterrado através do cabo de alimentação de acordo com as normas locais e

códigos elétricos nacionais.A alimentação trifásica deverá ser do tipo 4 fios com sinal verde ou

fio verde/amarelo para aterramento de proteção e deve estar em conformidade com as normas elétricas locais e nacionais

requisitos.Consulte a Seção 1, Segurança de aterramento.

As fontes de alimentação Powermax1650 são fornecidas com um cabo de alimentação UL/CSA 6 AWG de 4 fios

Unidades CSA.Um cabo de alimentação HAR de 10 mm2 e 4 fios é fornecido nas unidades CE.Para operar o

Powermax1650, use um plugue que atenda aos códigos elétricos nacionais ou locais.O plugue deve ser

conectado ao cabo de alimentação por um eletricista licenciado.

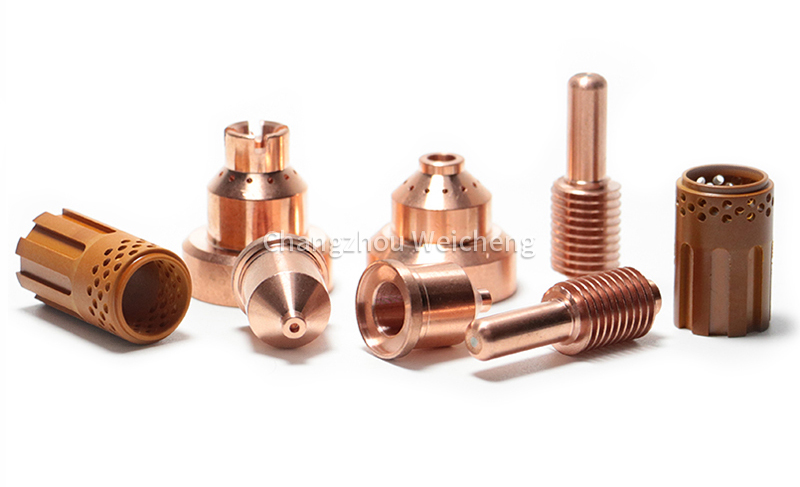

Tampa de retenção 220048 Bico 220011 Eletrodo 220037 Anel giratório 220051

Powermax1650  Plasma  Eletrodo 220037 120926 Bocal 120927 120931 220011 Escudo 120929 120930 Anel de redemoinho 120925
