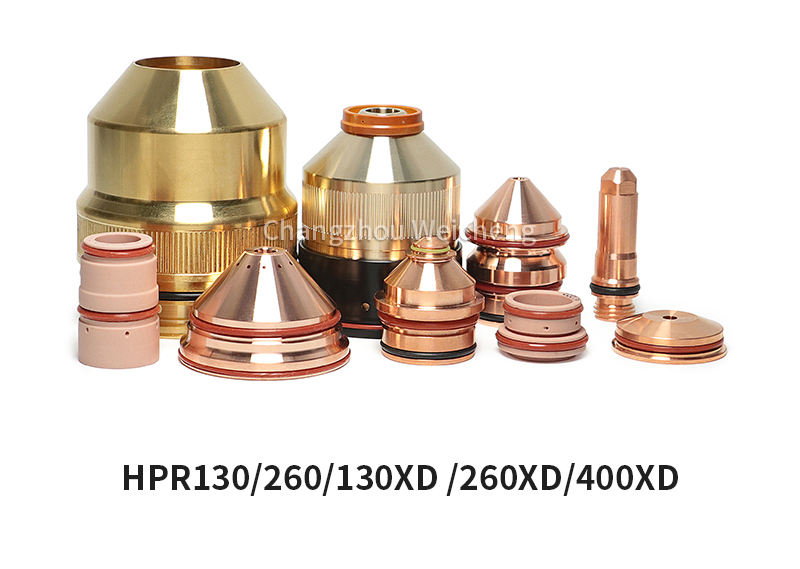

Eletrodo de plasma da tocha HPR130 240 400 220181 220187 Bocal 220182 220188 Escudo 220183 220189

Descrição do sistema

Geral Os sistemas a plasma HyPerformance são projetados para cortar uma ampla variedade de espessuras de aço-carbono, aço inoxidável e alumínio.

Fonte de energia

A fonte de alimentação é uma fonte de corrente constante de 260 A e 150 VCC.Ele contém o circuito para acender uma tocha, um trocador de calor e uma bomba para resfriar a tocha.A fonte de alimentação possui uma interface serial para fornecer comunicação com um controlador CNC.

Consola de ignição

O console de ignição usa um conjunto de centelhador.O console de ignição converte a tensão de controle de 120 VCA da fonte de alimentação em pulsos de alta frequência e alta tensão (9-10 kV) para romper a lacuna entre o eletrodo e o bico da tocha.O sinal de alta tensão e alta frequência é acoplado ao cabo do cátodo e ao cabo do arco piloto.

Console de seleção

O console de seleção gerencia a seleção e mistura dos gases de plasma.Contém válvulas motorizadas, válvulas solenóides e transdutores de pressão.Ele também contém uma placa de controle de PC, uma placa de relé CA e uma placa de distribuição de energia.O console de seleção possui uma lâmpada LED que acende quando a energia é fornecida ao sistema.

Console de medição

O console de medição pode estar localizado a até 1,8 m (6 pés) de distância da tocha e controla a vazão dos gases para a tocha em tempo real.Também controla a porção de gás do processo LongLife®.O console de medição contém válvulas de controle proporcionais, uma placa de controle PC e uma placa de distribuição de energia.

Tocha

A capacidade de corte praticamente livre de escória da tocha é de 32 mm (1,25 pol.) para corte HyDefinition.A capacidade de perfuração de produção é de 32 mm (1,25 pol.) para aço-carbono e aço inoxidável e 25 mm (1 pol.) para alumínio.A capacidade máxima de corte (início da aresta) é de 64 mm (2,5 pol.) para aço-carbono e aço inoxidável e 50 mm (2 pol.) para alumínio.

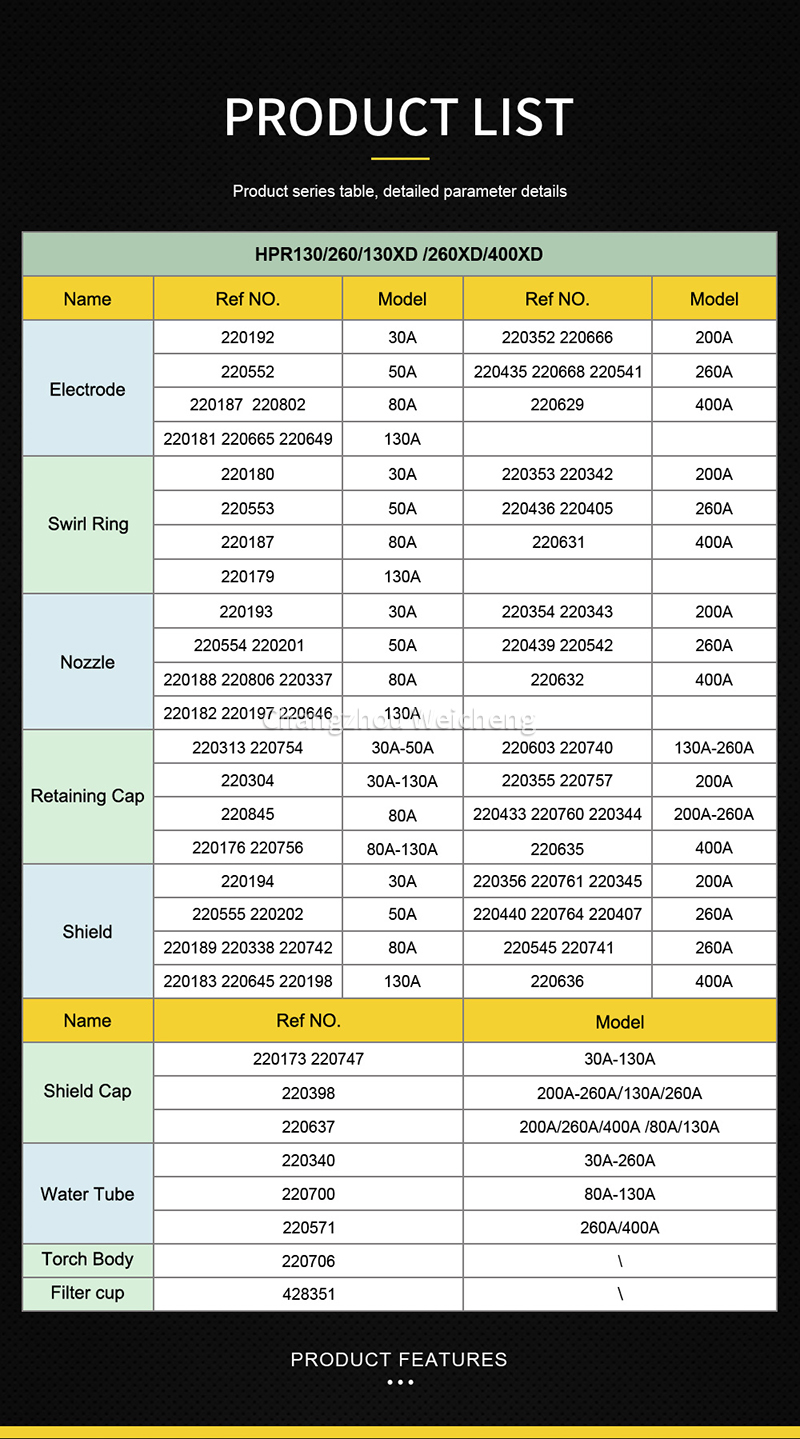

Tubo de Água 220340

Tubo de Água 220571

Eletrodo 220192

Eletrodo 220552

Eletrodo 220187

Eletrodo 220181

Eletrodo 220352

Eletrodo 220235

Eletrodo 220435

Eletrodo 220629

Anel Redemoinho 220180

Anel redemoinho 220553

Anel Redemoinho 220179

Anel redemoinho 220353

Anel redemoinho 220436

Anel redemoinho 220631

Bocal 220193

Bocal 220554

Bocal 220188

Bocal 220182

Bocal 220354

Bocal 220439

Bocal 220632

Tampa de retenção 220754

Tampa de retenção 220756

Tampa de retenção 220757

Tampa de retenção 220760

Tampa de retenção 220635

Escudo 220194

Escudo 220555

Escudo 220189

Escudo 220183

Escudo 220761

Escudo 220764

Escudo 220636

Tampa de retenção 220747

Tampa de retenção 220637

Corpo da tocha 420087

Corpo da tocha 220961

Eletrodo de plasma da tocha HPR130 240 400 220181 220187 Bocal 220182 220188 Escudo 220183 220189
