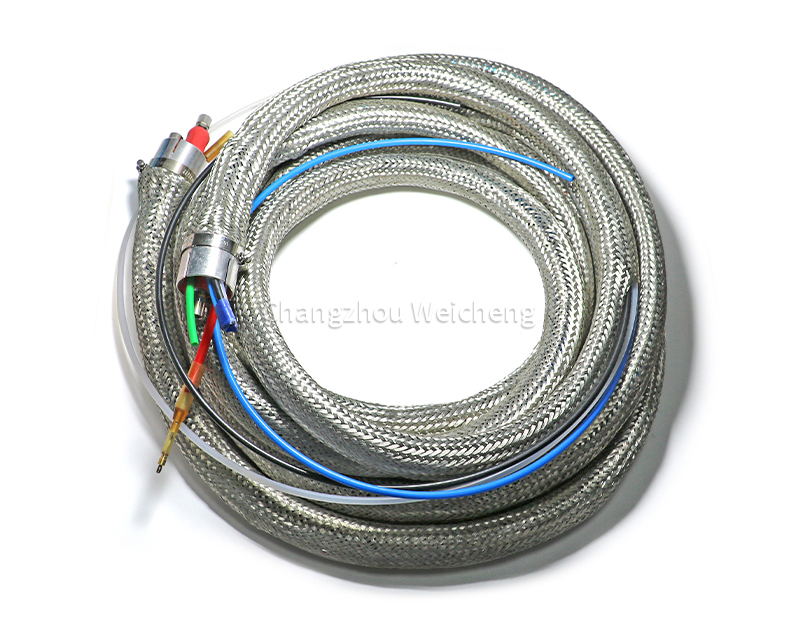

O cabo da tocha de corte de plasma leva 228295 para a série HPR

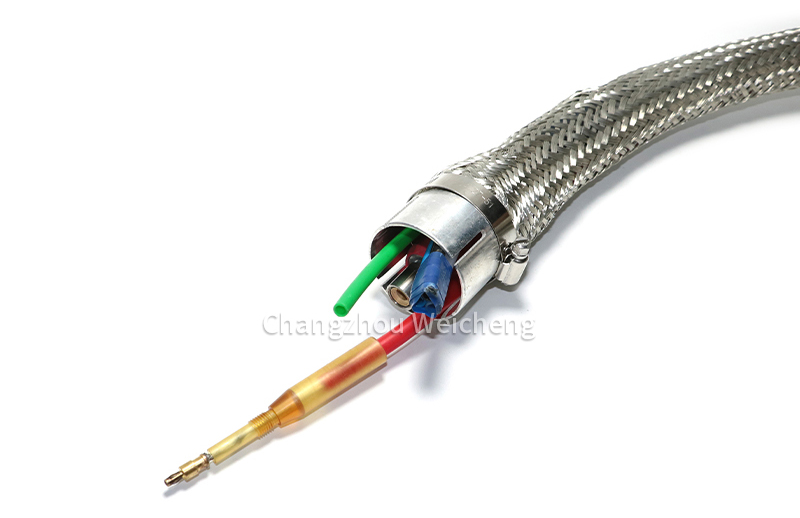

Conexões da tocha Conecte a tocha ao conjunto do cabo da tocha

1. Desenrole os primeiros 2 metros (6,5 pés) dos cabos sobre uma superfície plana.

2. Segure o conjunto da tocha no lugar com a chave inglesa (104269) e remova a capa de montagem do conjunto da tocha.

3. Empurre a tampa trançada para trás e deslize a capa sobre os condutores.Alinhe a tocha com as mangueiras no conjunto do cabo.As mangueiras não devem ser torcidas.Eles são colados com fita adesiva para ajudar a evitar torções.

4. Conecte a mangueira de entrada do líquido refrigerante (verde) à tocha.

5. Conecte o cabo do arco piloto.Observação: Tenha cuidado para não danificar ou remover a pequena faixa metálica com fenda na extremidade do cabo do arco piloto.

5a.Puxe a manga para trás até que o conector fique exposto.

5b.Aparafuse o conector na conexão do arco piloto da tocha.Aperte com a mão até que esteja firmemente assentado.

5c.Deslize a manga para frente até que ela se encaixe no lugar.

6. Conecte a mangueira de ventilação do gás plasma.

7. Conecte a mangueira de retorno do líquido refrigerante (vermelha).

8. Conecte a mangueira de gás plasma.

9. Conecte a mangueira do gás de proteção.

10. Deslize a capa da tocha sobre as conexões e parafuse-a no corpo da tocha.

11. Deslize a cobertura trançada até a capa da tocha.Certifique-se de que as mangueiras de plasma, proteção e ventilação estejam direcionadas através do orifício na tampa trançada.Afrouxe a braçadeira da mangueira na tampa trançada, deslize a tampa trançada e a braçadeira sobre a luva e aperte a braçadeira
