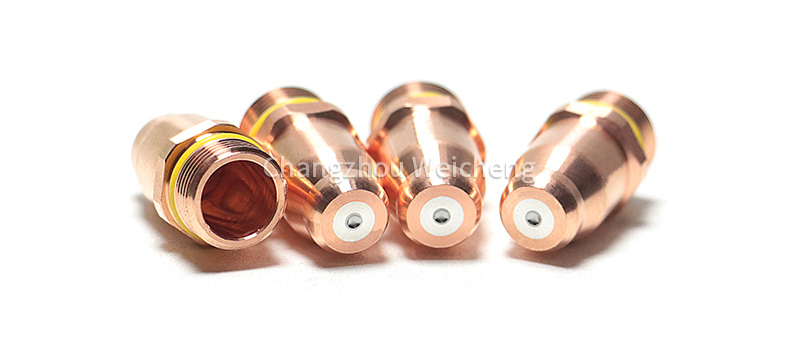

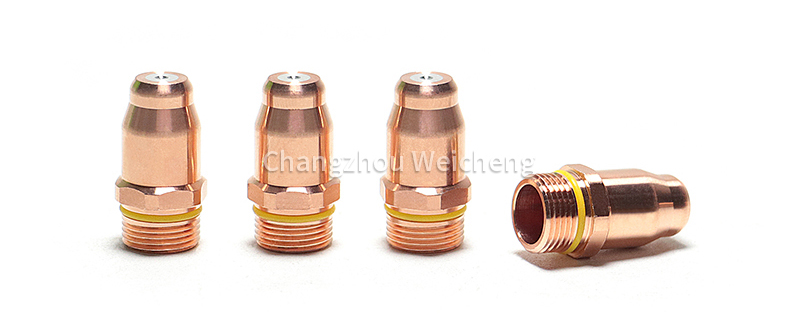

Plasma que corta F005 consumível Electrode.11.855.401.350 para a tocha de Kjellberg

O plasma é definido como um gás que possui átomos e moléculas parcialmente divididos em íons e elétrons.

e tendo, portanto, uma alta condutividade elétrica.

Na tocha de plasma esse gás aquece extremamente e sai pelo bocal com alta

velocidade.Devido à alta concentração de calor, todos os materiais eletricamente condutores derreterão e devido à alta

velocidade e pressão do arco de plasma, o material fundido será expelido formando um corte muito pequeno no

material.

O arco plasma é então transferido do cátodo, instalado na tocha plasma e conduzido para o

pólo negativo da fonte de energia plasma, para a peça (arco transferido).

O corte a plasma é uma tecnologia para corte de metais eletricamente condutores, como aços de construção,

aços inoxidáveis, alumínio, cobre, etc. É adequado para cortes retos, de perfil, de molde e chanfrados.Por isso

produtos semiacabados, como chapas metálicas, embalagens de chapas metálicas, tubos, perfis, peças brutas, conformação forjada

peças, produtos fundidos e sucata podem ser cortados ou trabalhados termicamente.

Os seguintes componentes são necessários no mínimo para o corte de materiais eletricamente condutores com

a máquina de corte a plasma CutFire 100i:

· Inversor de corte plasma CutFire 100i

· Tocha mecanizada de plasma Flash 101 G/L com consumíveis e ferramentas

· Controle remoto FB (para interface X132)

· Mangueira de gás (conexão no painel traseiro)

· Cabo da peça

· Existe um kit de consumíveis para cada inversor plasma (ver capítulo correspondente nas instruções

manual da tocha plasma)

Todos os módulos do CutFire 100i são colocados em uma caixa portátil.Os elementos operacionais e de exibição são

colocado na parede frontal e traseira.A grelha de entrada de ar também está disposta na parede frontal.

A parede traseira contém a conexão para o cabo da peça de trabalho, a entrada para o cabo de alimentação, o resfriamento

grade de saída de ar, a conexão do plugue para o controle remoto, a interface para o controle CNC, o gás plasma

conector com unidade de serviço e também o conector central para a tocha mecanizada de plasma.

A alimentação de gás consiste no conector de gás G 1/4' com redutor de pressão/manômetro, o solenóide

válvula e o pressostato, que desliga a máquina de corte a plasma caso a pressão caia

abaixo de 0,35 MPa.

O conjunto de potência compreende o bloco inversor e também a unidade de ignição HF para iniciar o arco piloto.

Todos os componentes de potência são protegidos contra sobrecarga térmica por meio de um interruptor térmico.

Uma instalação estacionária pode ser realizada por meio dos parafusos distanciadores M6x30 disponíveis.

Plasma que corta F005 consumível Electrode.11.855.401.350 para a tocha de Kjellberg
