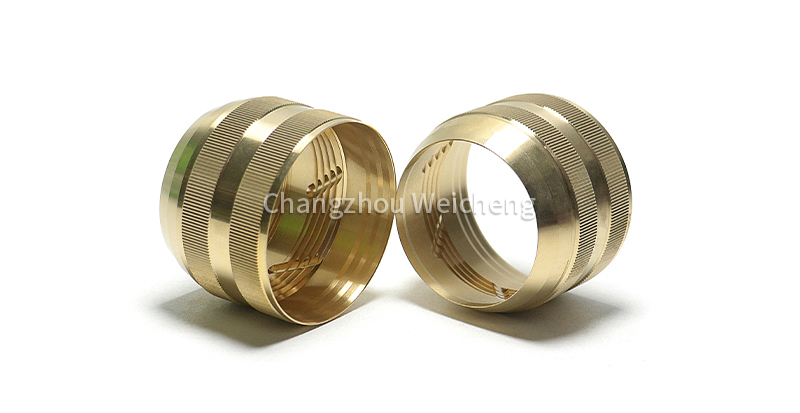

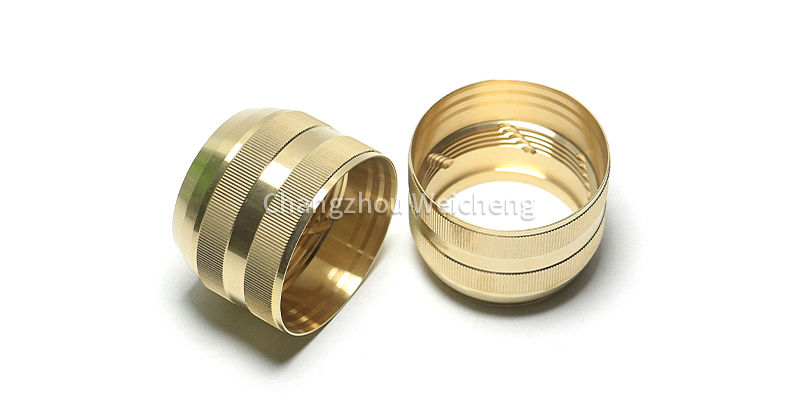

Proteção consumível Cap.11.855.421.081 do corte do plasma F521 para a tocha de Kjellberg

Desmontagem de consumíveis usados

1. Desparafuse manualmente a tampa protetora (xx.07) junto com a tampa do gás de turbulência (xx.06).

(Pressione a tampa do gás de redemoinho da tampa protetora.)

2.Desaparafuse a tampa do bico (xx.05) com auxílio de uma tocha - PerCut 440-450* (60.02).

3.Retire o bico (xx.04) junto com a guia de gás (xx.03) com auxílio de um

ferramenta de tocha - PerCut 440-450* (60.02).

4.Retire a guia de gás (xx.03) do bico (xx.04) com auxílio da chave específica (60.03).

5.Desaparafuse o cátodo (xx.02) com auxílio de uma tocha - PerCut 440-450* (60.02).

6.Remova o tubo de resfriamento (xx.01) usando a chave de caixa (60.01) ao mudar de tecnologia ou

alterar o conjunto de dados de acordo com os dados de corte.

Montagem de novos consumíveis

1.Parafuse o tubo de resfriamento (xx.01) com o auxílio de uma chave de caixa (60.01).

2.Aparafuse firmemente o cátodo (xx.02) com auxílio de uma tocha - PerCut 440-450* (60.02).

3.Insira o guia de gás (xx.03)

4.Insira o bico (xx.04) na cabeça da tocha (veja a imagem na próxima página).Gire o bocal de modo que o

a ranhura larga do bocal está posicionada exatamente acima da abertura oval na cabeça da tocha.Em seguida insira o

bocal até parar.Agora o bico está travado e não pode mais ser girado.

5. Posicione a tampa do bico (xx.05) com o auxílio de uma tocha - PerCut 440-450* (60.02) e aperte com a mão

6.Posicionar o bocal de gás turbilhonante (xx.06) e fixar manualmente com a tampa protetora (xx.07).

Os anéis de vedação só precisam ser substituídos em caso de deformação ou danos.

Proteção Cap.11.855.421.081 consumível de corte de plasma F521  Para tocha Kjellberg
