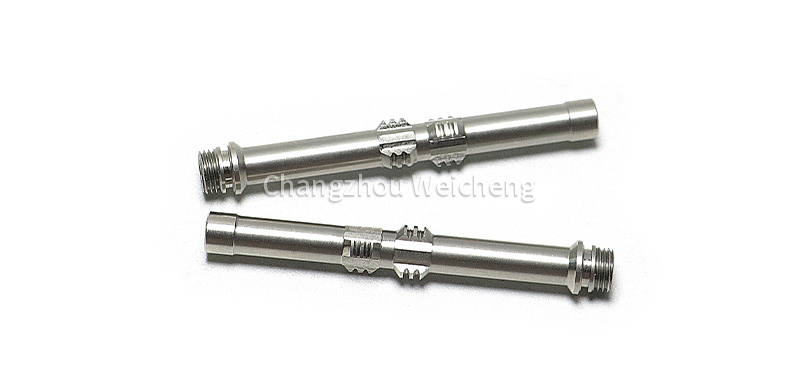

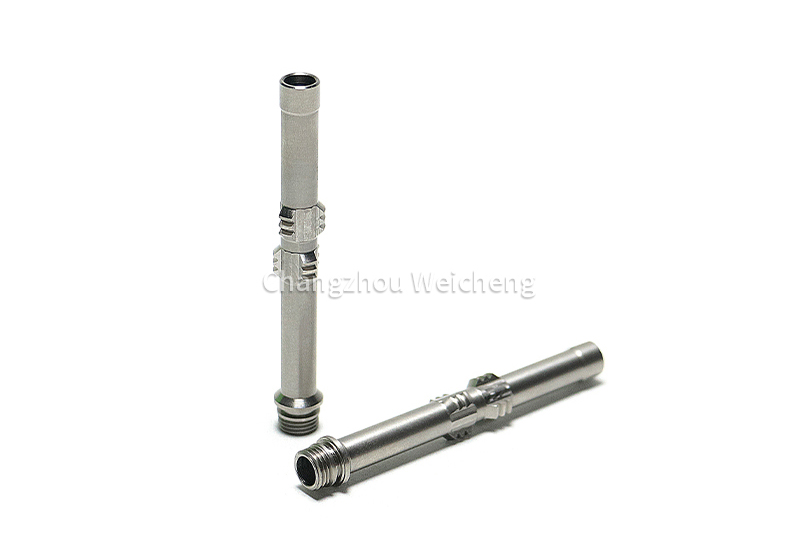

Tubo de água F921 consumível de corte de plasma .11.855.401.142 para tocha Kjellberg

1.Desparafuse o cabeçote de troca do eixo da tocha para troca de consumíveis.

2.Coloque a cabeça de mudança na estação de estacionamento (1).Preste atenção na posição correta!

O pino radial (2) do cabeçote de mudança deve engatar no suporte de retenção (3).

3.Conecte na peça terminal da válvula esférica (4) uma mangueira para ar comprimido.

4.Conecte uma mangueira ao tubo de drenagem (5) para descarregar a mistura de ar e líquido refrigerante e leve-a para uma coleta.

5.Abra completamente a válvula esférica (4), para purgar o líquido refrigerante com auxílio de ar comprimido.

6.Feche novamente a válvula esférica (4).

7. Realize a troca dos consumíveis com as ferramentas padrão fornecidas (6) de acordo com as instruções

manual (ver capítulo 'Consumíveis e sua troca').

8.Após a conclusão da troca do consumível, remova o cabeçote substituível pressionando o botão de retenção

suporte (3) da estação de estacionamento e puxe o cabeçote de mudança para cima.

9.Conecte o cabeçote de mudança ao eixo da tocha

1. Rosqueie o cabeçote de mudança no eixo da tocha, ajuste cada um dos três parafusos de travamento na ranhura longa da luva de travamento.

2.Rotação para a direita da luva de vedação, até que ela pare na posição de intertravamento, empurrando a cabeça da tocha contra o eixo da tocha ao mesmo tempo.

Tubo de água consumível F921 para corte de plasma  .11.855.401.142  Para  Tocha Kjellberg
